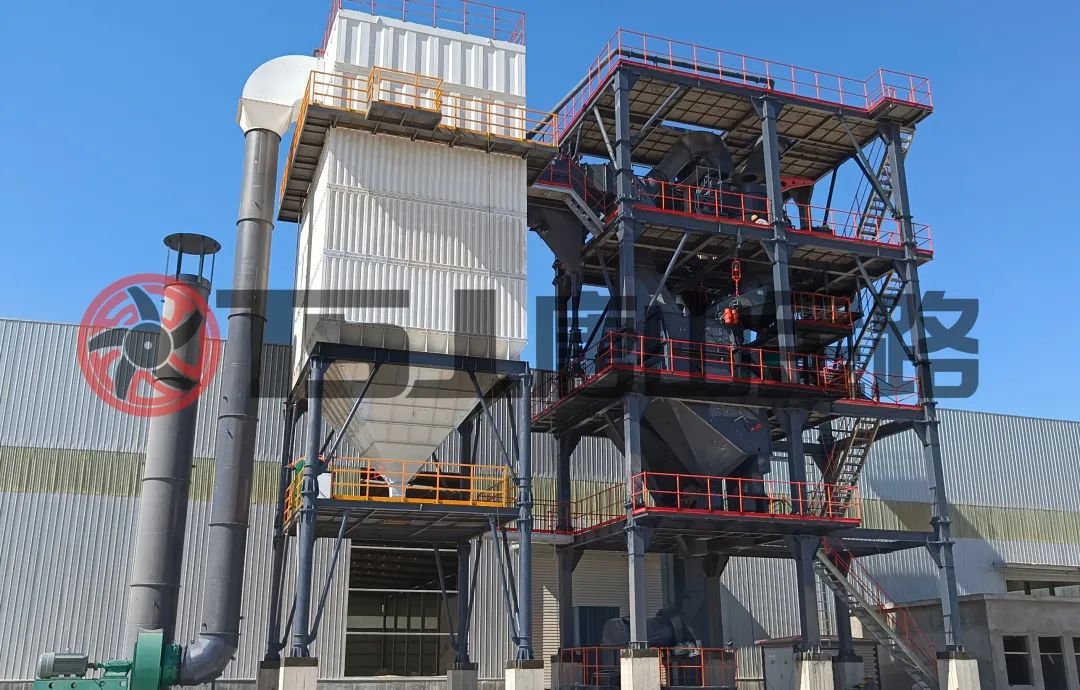

一、制砂樓是什么?
制砂樓是以產量高、環保、集約化為設計理念,采用高度集約的塔樓式全封閉布置,集制砂整形、粒型優化、石粉控制、級配調整、含水率控制、環保處理于一體的干法制砂系統,可生產出符合國家標準要求的高品質機制砂和高附加值石粉,是機制砂生產的理想之選。
制砂樓系統主要由鋼結構集成系統、立軸沖擊破制砂系統、篩分系統、選粉系統、加濕攪拌系統、除塵集粉系統和中央控制系統組成。
1.鋼結構集成系統
塔樓式制砂系統采用集中向上的全鋼架結構,將大部分主機設備放置在一套立體鋼結構樓內,物料通過一次提升后,利用自重自流進入各個工藝環節,大大降低物料輸送能耗,整個樓體可加裝防塵罩,進行全封閉,杜絕設備異常情況下粉塵無組織排放,同時隔絕設備及物料在輸送過程中的噪音。
2.立軸沖擊破制砂系統
石料通過輸送機送入立軸沖擊式制砂機中進行粉碎,破碎的同時可兼具整形。如采用制砂選粉一體機,通過蝸殼選粉機蓋,還可兼顧選粉的功能,為主機降塵,也為之后的篩分選粉流程減輕壓力。
3.篩分系統
經過立軸沖擊破制砂機破碎后的石料進入高頻篩中進行篩分,分選后根據分篩結果,超大物料返回提升機進入制砂機中進行二次破碎,合格物料進入選粉機中進行選粉,以此往復循環。
高頻篩作為專為篩分細物料研發的設備,工作效率是普通圓振篩的1.5-2倍。篩網采用聚氨酯篩網,自清潔能力強,不堵孔。配置一鍵式彈簧旋轉張緊系統,篩網更換簡單方便。
4.選粉系統
篩分后合格的物料通過溜槽進入到無動力選粉機中,通過風選方式進行除粉除塵,全程不用水洗砂,含粉率可調可控,負壓的生產方式,也不用擔心粉塵外溢。選粉完成后的機制砂即為成品砂,可通過皮帶進入到成品倉中。
5.除塵集粉系統
選粉完成后分離出的0.075mm以下的石粉直接進入儲存運輸系統中的石粉倉中進行儲存。生產系統中所有易產生揚塵的地方均設置負壓收塵點,通過除塵器進行集中收塵。
6.加濕攪拌系統
成品砂倉下方配置一臺加濕拌合機,用于裝車前對成品砂按一定比例與水混合均勻,保持飽和面干狀態,可以防止落料過程中的揚塵和成品砂的離析,加濕后的成品砂也有益于混凝土配合比的穩定性。
7.中央控制系統
控制系統由現場信號采集監控單元、遠程集中控制單元、高低壓配電單元組成,將現場各模塊的工作信號由總線傳遞給遠程控制室,經后臺系統分析后形成人機交互信息,操作人員在控制界面上能清晰地了解各模塊的工作情況,并對各模塊進行遠程操作,智能化程度大,節省人力成本。
